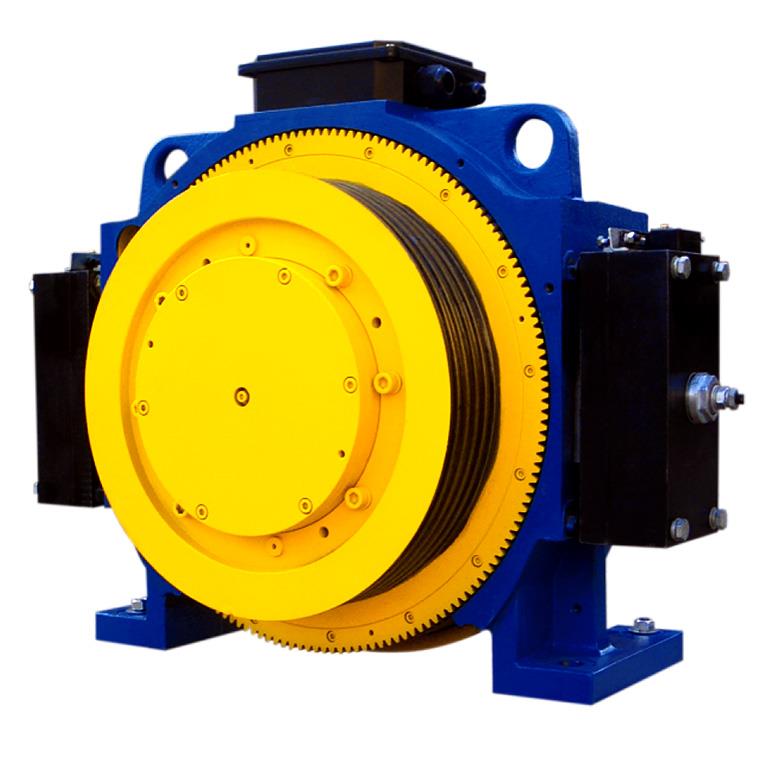

WYT-T Davul Tip Dişlisiz Makineler.

WYT-T Davul Tip Dişlisiz Makineler

Shenyang Bluelight

  • Kapasite: 450 kg - 2500 kg
  • Askı Tipi: 2:1
  • Asansör Anma Hızı: 1.0 m/s - 2.5 m/s
  • Kasnak Çapı: 400 & 480 mm
  • Tek Sarım
  • Disk Fren
  • Koruma Sınıfı: IP 40
  • Insulation Class: F
  • Encoder: SINCOS HEIDENHAIN 1387
  • Kutup sayısı: 30

Dokümanlar

WYT-T Kasnak 400 5x10 Teknik Çizimi

T Makineler BLBCE Belgesi (EU-Type Examination Certificate)


Model ve Özellikleri

MODEL

Kapasite

(Kg)

Hız

(m/s)

Devir

(RPM)

Frekans

(Hz)

Güç

(KW)

Akım

(Amp)

Tork

(Nm)

Kasnak

(mm)

Halat Sayısı

ve Çapı

Ana Mil

Yükü (Kg)

Çizim

(.pdf)

Çizim

(.stp)

Çizim

(.dwg)

WYT-T 1.0A 450 1,0 96 24,0 3,2 7,7 320 400 4 - Ø10 2500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-T 1.6A 450 1,6 153 38,3 5,1 12,4 320 400 4 - Ø10 2500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-T 1.0B 630 1,0 96 24,0 4,6 10,4 460 400 4 - Ø10 2500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-T 1.6B 630 1,6 153 38,3 7,4 17,8 460 400 4 - Ø 10 2500 [ .pdf ] [ .stp ] [ .dwg ]
WTY-T 2.0B 630 2,0 192 48,0 9,3 20,2 460 400 4 - Ø 10 2500 [ pdf. ] [ .stp ] [ .dwg ]
WYT-T 1.0C 800 1,0 96 24,0 5,5 12,7 550 400 5 - Ø 10 3500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-T 1.6C 800 1,6 153 38,3 8,8 21,7 550 400 5 - Ø 10 3500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-T 2.0C 800 2,0 192 48,0 11,0 24,0 550 400 5 - Ø 10 3500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-TD 2.5CL 800 2,5 199 49,7 13,8 28,8 665 480 5 - Ø 10 3500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-T 1.0D 1000 1,0 96 24,0 6,7 14,9 665 400 6 - Ø 10 3500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-T  1.6D 1000 1,6 153 38,3 10,7 26,0 665 400 6 - Ø10 3500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-T  2.0D 1000 2,0 192 48,0 13,4 29,6 665 400 6 - Ø10 3500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-T 2.5D 1000 2,5 199 49,7 16,7 34,6 665 400 6 - Ø10 5500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-TD 1.0F 1275 1,0 96 24,0 8,2 18,0 820 400 7 - Ø 10 5500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-TD 1.6F 1275 1,6 153 38,3 13,1 31,3 820 400 7 - Ø 10 5500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-TE 2.0C 1275 2,0 192 48,0 16,5 36,5 820 400 7 - Ø 10 6500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-TE 2.5CL 1275 2,5 199 49,7 20,4 43,8 980 480 6 - Ø 12 6500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-TE 1.0E 1600 1,0 96 24,0 10,4 22,9 1040 400 8 - Ø 10 6500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-TE 1.6E 1600 1,6 153 38,3 16,6 40,5 1040 400 8 - Ø 10 6500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-TE  2.0E 1600 2,0 192 48,0 20,8 46,0 1040 400 8 - Ø 10 6500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-TE 2.5EL 1600 2,5 199 49,7 26,0 57,5 1250 480 6 - Ø 12 6500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-TE 1.0F 2000 1,0 96 24,0 13,1 28,7 1310 400 9 - Ø 10 6500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-TE 1.6F 2000 1,6 153 38,3 20,9 50,8 1310 400 9 - Ø 10 6500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-TE 2.0F 2000 2,0 192 48,0 26,2 57,6 1310 400 9 - Ø 10 6500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-TE 2.5FL 2000 2,5 199 49,7 32,7 71,9 1570 480 7 - Ø 12 7500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-TE 1.0G 2500 1,0 96 24,0 16,4 37,5 1635 400 9 - Ø 10 7500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-TE 1.6G 2500 1,6 153 38,3 26,2 65,6 1635 400 9 - Ø 10 7500 [ .pdf ] [ .stp ] [ .dwg ]
WYT-TE 2.0G 2500 2,0 192 48,0 32,9 75,0 1635 400 9 - Ø 10 7500 [ .pdf ] [ .stp ] [ .dwg ]
